西安熔斷器F-C回路柜內導體和設備的選擇校驗

2020-06-08 15:49:48

次

另外，與西安熔斷器不同，電氣開關設備一般僅給出一組特定的熱穩定耐受能力值，例如真空斷路器的熱穩定耐受能力為40kA、4s，真空接觸器的熱穩定耐受能力為4kA、4s。

因為接觸器并非均勻截面的導體，電流大時間短時可能會出現過熱；電流小、時間長時由于散熱的作用，這一現象可以緩和，因此可以按這一數值保持為常數而近似的繪制一條時間一電流曲線，如果該曲線位于熔斷器時間一電流特性曲線的右側，即可認為接觸器的熱穩定能夠耐受熔斷器的電流特性。

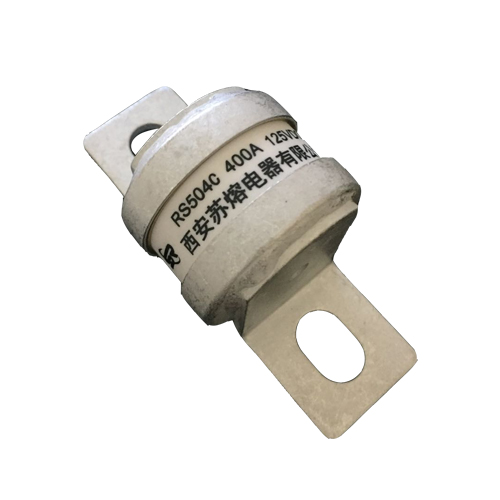

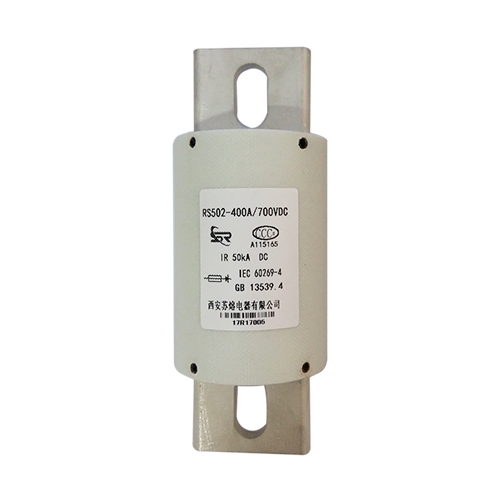

西安熔斷器

但實際工程中，真空接觸器制造廠很難給出按其額定熱穩定值為常數繪制的時間一電流曲線，為保證兩者的熱穩定配合，也要求西安熔斷器的時間一電流特性曲線與真空接觸器的熱穩定點之間有一定的距離，留有裕度，這也在一定程度上限制了大電流熔斷器的使用。

DL/T5222《導體和電器選擇設計技術規定》中規定：“僅用熔斷器保護的導體和電器可不驗算熱穩定；除用有限流作用的西安熔斷器保護者外，導體和電器的動穩定仍應驗算?！卑创艘?guī)定，F(xiàn)-C回路中導體和設備因為由高壓限流熔斷器保護，應該驗算熱穩定而不必驗算動穩定。

但由前述的高壓限流西安熔斷器選擇方法及其與真空接觸器的配合分析可見，F(xiàn)-C回路柜內的導體和設備都應進行動、熱穩定驗算。其驗算方法可釆用與校驗真空接觸器的短路耐受能力一致，即根據熔斷器的限流特性來驗算動穩定。
