真空接觸器的熱穩定耐受能力與高壓直流熔斷器的配合

2020-06-08 15:46:31

次

真空接觸器的額定關合電流定義與真空斷路器不同，真空斷路器直流熔斷器的額定短路關合電流是指額定短路電流中的較高峰值，它等于額定短路開斷電流值的2.5倍，數值上與真空斷路器能耐受的動穩定峰值電流相等。

真空接觸器的額定關合能力是在規定的關合條件下，接觸器能夠關合導電回路至穩定狀態且不產生熔焊、觸頭過度燒蝕或過分明顯的火光所確定的電流值，用電流的交流分量有效值表示。按這種定義，關合由熔斷器限制的較大切斷電流對真空接觸器來說是一種額外的要求，為此，國內的相關標準已增加了對上述情景下的關合試驗的要求，以檢驗該工況下真空接觸器的狀況。

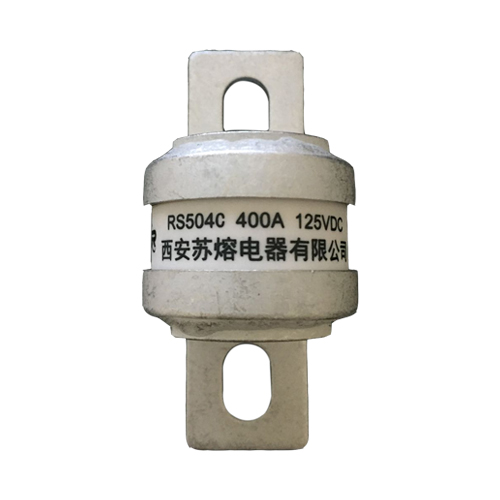

直流熔斷器

對于F-C回路中真空接觸器的熱穩定校驗，應該注意直流熔斷器的較大動作焦耳積分隨著預期電流的增加而減小，而按接觸器與熔斷器的配合，大于兩者配合的保護交接點的電流都應由熔斷器動作，由熔斷器形成的保護曲線和熔斷器焦耳積分特性來看，故障電流較大熱效應值應在高壓熔斷器和真空接觸器的保護交接點附近。

真空接觸器的時間一電流特性曲線如能位于熔斷器曲線的右側，即相同電流時耐受時間長于直流熔斷器的熔斷時間，相同時間時耐受電流大于熔斷器的動作電流，則可認為接觸器的熱穩定滿足要求。

實際選擇中應使熔斷器的時間一電流特性曲線與真空接觸器熱穩定點保持一定的距離，也就是留有裕度，裕度值的大小可在考慮直流熔斷器誤差的基礎上由真空接觸器制造廠提供。
