西安高壓熔斷器的電壓特性

2021-04-29 14:57:36

次

西安高壓熔斷器正常時承受的是系統額定電壓，不超過相應系統高電壓當FC回路發生故障導致熔斷器熔斷時，高壓限流熔斷器的熔體元件在故障電流的作用下熔化、蒸發、形成間隙。

間隙中的蒸汽在沒有電離前，回路出現開路狀態，回路的電阻突然變成無限大，電流不能流通，但是由于回路中電感的存在將迫使回路電流不能立即降低到零。同時，間隙的兩個端頭之間的電容又相當小，使間隙的電壓急劇上升，間隙被擊穿，形成電弧。

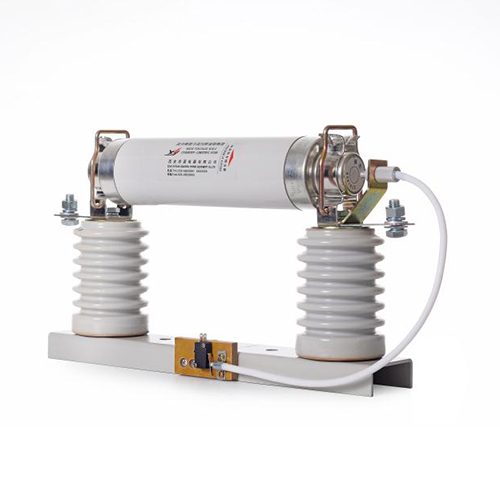

西安高壓熔斷器

直到電弧滲向熔管填料，電弧溫度降低，去游離速度加強，電弧熄滅至此，故障電流被切除，熔斷器完成了保護的動作。熔斷器動作過程中在端子上出現的大瞬時電壓，可能是峰值弧電壓，也可能是在瞬態恢復電壓時間內出現的電壓。因此F-C回路應設置過電壓保護 裝置。

一般選擇開關裝置時要求其額定電壓不小于所在系統的額定電壓，而高壓熔斷器為避免熔體熔斷截流時產生的電壓超過允許電壓，不宜降低電壓使用，其額定電壓應按等于相應系統額定電壓選擇。

截止(電流)特性。熔斷器的截止電流特性，也稱為允許通過電流特性。其橫坐標是預期電流(有效值)，縱坐標是允許通過電流峰值，單位均為安培。這一特性表示的是熔斷器的限流特性即由于熔體元件迅速熔化和滅弧，西安高壓熔斷器回路中的預期電流在未達到峰值以前即被切斷。
