真空接觸器的熱穩定耐受能力與高壓熔斷器的配合

2021-09-03 11:33:31

次

對于F-C回路中真空接觸器的熱穩定校驗，高壓熔斷器應該注意熔斷器的大動作焦耳積分隨著預期電流的增加而減小，而按接觸器與熔斷器的配合，大于兩者配合的保護交接點的電流都應由熔斷器動作，由熔斷器形成的保護曲線和熔斷器焦耳積分特性來看，故障電流大熱效應值應在高壓熔斷器和真空接觸器的保護交接點附近。

按熔斷器與接觸器的配合，預期電流大于綜合保護裝置與熔斷器特性曲線交接點J所對應的電流時，保護由熔斷器動作。因此，真空接觸器的時間一電流特性曲線如能位于熔斷器曲線的右側，即相同電流時耐受時間長于熔斷器的熔斷時間，相同時間時耐受電流大于熔斷器的動作電流，則可認為接觸器的熱穩定滿足要求。

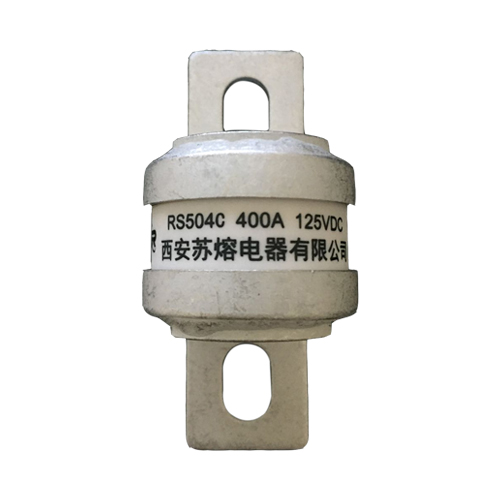

高壓熔斷器

熔斷器時間一電流曲線對應的熔斷器額定電流為400A，與接觸器的熱穩定點已非常接近，如考慮熔斷器的誤差，接觸器可能已不滿足熱穩定耐受要求，因此實際選擇中應使熔斷器的時間一電流特性曲線與真空接觸器熱穩定點保持一定的距離，也就是留有裕度，裕度值的大小可在考慮熔斷器誤差的基礎上由真空接觸器制造廠提供。

另外，與熔斷器不同，電氣開關設備一般僅給出一組特定的熱穩定耐受能力值，例如真空斷路器的熱穩定耐受能力為40kA、4s，真空接觸器的熱穩定耐受能力為4kA、4s。

為盡可能的增加熔斷器的保護范圍，高壓熔斷器F-C回路柜內按熔斷器在母線和真空接觸器之間的原則進行接線和布置。
