西安熔斷器為電動機供電的F-C回路保護整定計算

2021-11-18 16:23:37

次

以1000kW泵類電動機為例，制造廠給出電動機額定電流為120.3A起動電流為750A，西安熔斷器根據工藝系統技術特點其起動時間為6s，每小時起動2次。

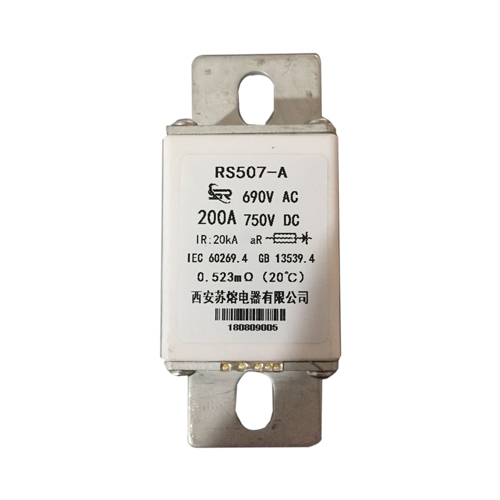

西安熔斷器

根據前文所述電動機回路熔斷器的選擇方法，在所選擇的熔斷器，其額定電流為250A(滿足校驗條件)，為該電動機供電的FC回路各種保護的設置及整定如下：

電流速斷保護。當回路發生短路故障時，由于短路電流較大，由電流速斷保護動作。F-C回路的電流速斷保護由熔斷器提供，其動作特性即為回路所選擇的高壓限流熔斷器的時間一電流特性曲線。

F-C回路中的真空接觸器具有一定的短路電流分?jǐn)嗄芰?，為降低熔斷器的更換率，節省運行成本，F(xiàn)-C回路中的真空接觸器宜承擔其分?jǐn)嗄芰Ψ秶鷥?nèi)的速斷保護功能，西安熔斷器這可以通過綜合保護裝置來實現。除熔斷器的保護曲線外，綜合保護裝置內部可以對速斷保護設置速斷電流高值、低值和大電流閉鎖功能，以實現對一定區間范圍內短路電流的動作。

在電動機起動過程中，電動機按照速斷保護高值動作，以躲過電動機的起動電流，此時速斷保護低值被閉鎖以防止誤動作；在電動機起動完成后按照速斷保護低值動作，以提高保護靈敏度。

近年來國內外研制了一系列的微機型綜合保護裝置，西安熔斷器這些裝置的特點恰好適應了F-C回路對保護的要求，下面針對電動機和低壓變壓器的保護分別加以分析和說明。
