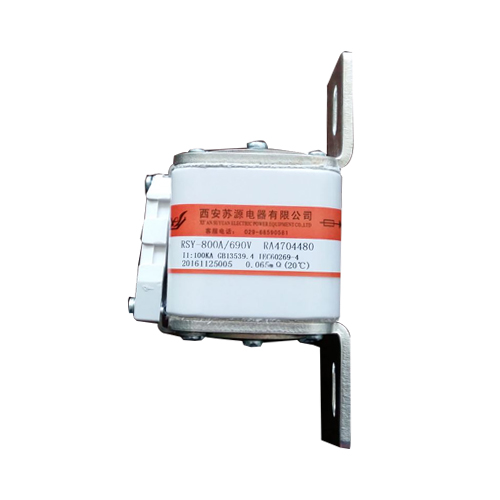

測量、信號回路。火力發電廠中對于F-C回路的信號和測量回路要求，西安熔斷器回路的設計應符合DL/T5153《火力發電廠廠用電設計技術規程》和GB/T50063《電力裝置的電測量?jī)x表裝置設計規范》有關的要求。

F-C回路的測量?jī)x表和變送器根據上述規范配置。F-C回路的電流互感器配置應滿足保護和測量要求。

目前，大多數F-C的控制回路采用直流控制電源。隨著綜合保護裝置的逐步發展，其對F-C回路的保護和補充功能越來越完善，多數F-C的供電回路均配有綜合保護裝置。本書以電動機負荷為例，給出一種F-C回路典型控制圖。

F-C回路典型控制圖控制，電源采用直流110V，具有“防跳”功能及控制電源和跳合閘回路的監視功能等，滿足真空接觸器的控制，信號和測量回路要求。

       F-C回路控制接線中的“防跳”回路可參見控制接線圖，TFJ為“防跳”繼電器，西安熔斷器當接觸器合閘回路完成一次合閘后，串接在“防跳”繼電器TFJ回路中的接觸器輔助觸點KIM閉合，此時TFJ帶電，TFJ的常開接點閉合，TFJ帶電保持，串接在合閘回路中的TFJ常閉接點打開，此時即使合閘命令一直處于保持狀態，由于合閘回路中TFJ常閉接點打開，合閘回路也無法再次合閘。當接觸器跳閘過后，TFJ失電，此時串接在合閘回路中的TFJ常閉接點閉合，合閘回路復位，保證接觸器處于斷開狀態時合閘回路的通暢，為下一次合閘做好準備。
