【西安熔斷器】FC回路電纜熱穩定截面選擇條件的確定

2022-10-19 14:30:09

次

由于選擇熔斷器時要躲過電動機的起動電流或變壓器的勵磁涌流的影響，西安熔斷器對于變壓器還應考慮低壓側電動機成組自起動的影響，因此，保護交接點所對應的時間一般在2~30s之間。

結合電纜的熱穩定性能和保護交接點所對應的時間，可以確定選擇電纜截面方法。根據電纜在過電流時的特性和耐受能力，當該交接點對應的動作時間小于5s時，電纜處于近似絕熱狀態，按該點對應的熔斷器的最大動作熱效應值，再根據絕熱狀態下的電纜最小熱穩定截面確定電纜截面，此時電纜的耐受溫度為短路時允許溫度(以交聯聚乙烯絕緣電纜為例，為250℃C)；當交接點對應的動作時間大于5s時，電纜已處于非絕熱狀態，因此按該點對應的熔斷器最大動作熱效應值，再根據非絕熱狀態下的電纜最小熱穩定截面求取公式確定電纜截面，此時電纜對應的耐受溫度為短時過電流允許溫度。

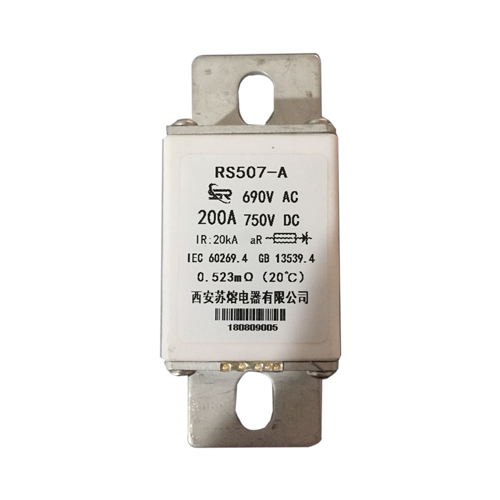

西安熔斷器

電力電纜在實際運行中，除了要通過長期連續額定的載流量以外，還能承受短時過電流，就實際運行而言，短時過電流及其帶來的溫升在定限值內是允許的，這一限值就是電纜允許短時過電流溫度。對于電纜的短時過電流允許溫度，主要受電纜絕緣和護套材料耐熱性能影響。各種常用絕緣和護套材料的耐熱性能，當采用交聯聚乙烯絕緣電纜時，作為絕緣材料，西安熔斷器只要不在過載的同時伴隨機械壓力，交聯聚乙烯可以在50℃下保持機械性能基本不變達14天，但作為護套材料的聚乙烯和聚氯乙烯材料，其耐熱老化性能卻只有110℃。
