高壓熔斷器選擇時各種主要因素的確定

2021-06-04 14:21:13

次

(1)高壓電動機回路的正常和過載電流。目前高壓熔斷器發電廠內高壓電動機一般均選用鼠籠式異步電動機，電動機正常電流即為電動機的額定電流，按保護整定原則，可能過載電流可按大于等于1.2倍電動機額定電流時動作考慮。

按F-C回路中工作電流和較小的故障電流由真空接觸器開斷的原則，高壓熔斷器應能通過回路正常電流(包括持續諧波電流)和可能過載電流。

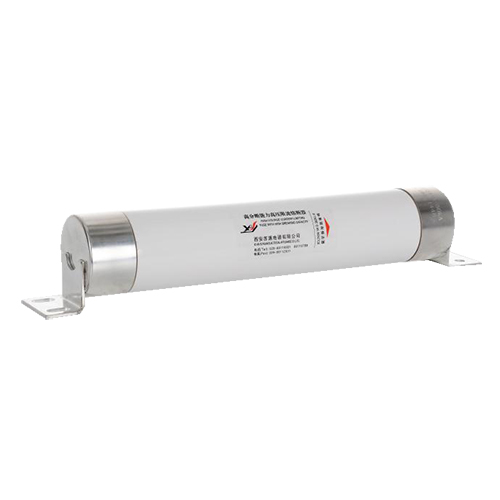

高壓熔斷器

按此原則熔斷器的選擇應滿足下列條件：

1)熔斷器的額定電流應大于電動機的連續運轉電流

2)熔斷器的額定電流應滿足當熔斷器安裝于它的工作位置時，能連續承載電動機的運行電流而無過熱現象。

3)熔斷器應能安全通過電動機的容許過負荷電流。

(2)F-C回路開、合電動機時的瞬變過程

1)F-C回路斷開電動機時的瞬變過程。F-C回路斷開高壓電動機時包括正常狀態開斷和故障狀態開斷，其中正常狀態、過載狀態和小的故障電流由真空接觸器開斷；高壓熔斷器較大的故障電流由熔斷器開斷，其開斷時的瞬變狀態可參見本書“短路電流下的工作狀態”中的描述。

如前文所述，F=C回路中應用的高壓熔斷器是后備熔斷器，回路中較小的預期電流可以由真空接觸器開斷。盡管如此，高壓熔斷器的最小開斷電流還是希望越小越好，這樣當真空接觸器拒動時熔斷器就可以成為它的后備保護，以提高保護的可靠性。
